设备结构
设备主要由箱体、制冷系统、加热系统、空气循环系统以及控制系统组成。
试验箱体设计完美,采用数控机床加工成型,并采用无反作用把手,操作容易。
箱门密封采用精制硅橡胶,从而在高、低温下不存在老化及硬化现象。
内胆为进口SUS304不锈钢板,外壳为A3板喷塑处理,更显光洁、美观。
保温系统采用超细玻璃纤维或硬质聚胺脂发泡填充保温区,以保证箱体内部温度。
温度控制采用进口仪表,具有P.I.D自动演算的功能,人性化设计的操作方法,易学易用。
独立的加温与制冷系统使设备更有效的提高升温、降温、效率。
制冷系统为全自动控制与安全保护协调系统。
采用多翼式强力送风循环,避免任何死角,可使测试区域内温度分布均匀。
空气循环出风回风设计,风压风速均符合测试标准,并可使开门瞬间温度回温时间快。
设备符合标准
GB/T2423.1-2001 电工电子产品基本试验规程 试验A:低温试验方法
GB/T2423.2-2001 电工电子产品基本试验规程 试验B:高温试验方法
GB2424.1-89 电工电子产品基本环境试验规程 高温低温试验导则
日本富士仪表
技术参数
型号
|
GDW-50A(B/C)
|
GDW-100A(B/C)
|
GDW-150A(B/C)
|
GDW-250A(B/C)
|
GDW-500A(B/C)
|
GDW-800A(B/C)
|
GDW-1000A(B/C)
|
GDW-1500A(B/C)
|
工作室尺寸:mm
|
400×350×400
|
500×450×500
|
500×500×600
|
600×520×800
|
800×700×900
|
800×1000×1000
|
1000×1000×1000
|
1500×1000×1000
|
外型尺寸:mm
|
820×710×1400
|
920×850×1500
|
920×850×1670
|
1020×870×1870
|
1260×1100×2040
|
1280×1480×2030
|
1420×1390×2200
|
1980×1480×2200
|
电压/功率
|
A型:220V/2KW
B型:220V/2.5KW
C型:220V/4KW
|
A型:220V/2.5KW
B型:380V/3.5KW
C型:380V/4.5KW
|
A型:220V/3KW
B型:380V/4KW
C型:380V/5KW
|
A型:220V/3.5KW
B型:380V/4.5KW
C型:380V/5.5KW
|
A型:220V/4KW
B型:380V/6KW
C型:380V/8KW
|
A型:220V/4.5KW
B型:380V/6.5KW
C型:380V/8.5KW
|
A型:220V/5KW
B型:380V/7KW
C型:380V/9KW
|
A型:380V/7KW
B型:380V/9KW
C型:380V/12KW
|
技术
参数
|
温度范围
|
A型-20℃~+150℃/ B型 -40℃~+150℃/ C型 -70℃~+150℃
|
波动度/均匀度
|
≤±0.5℃/≤2℃
|
升温速率
|
1.0~3.0℃/min
|
降温速率
|
0.7~1.0℃/min
|
箱体
材料
|
外箱材料
|
A3钢板静电喷塑/SUS304不锈钢雾面线条发纹处理
|
内箱材料
|
进口SUS304不锈钢板
|
保温材料
|
超细玻璃纤维保温棉/硬质聚胺脂发泡
|
箱门密封
|
双层耐高、低温防老化及硬化精制硅 胶密封条
|
冷热
交换
系统
|
控制仪
|
日本进口“富士”仪表
|
精度范围 :温度±0.1℃,指示精度:温度±0.1℃,解析度:±0.1℃
|
温度传感器
|
铂金电阻PT100Ω/MV
|
循环系统
|
耐温低噪音型电机,单循环、加长 轴、不锈钢多叶式离心风叶
|
加热方式
|
镍铬合金电加热式加热器
|
制冷方式
|
单元制冷方式/双元(复叠)制冷方式(风冷)
|
冷却器
|
法国“泰康”多级膜片式蒸发器
|
压缩机
|
法国“泰康”全封闭制冷压缩机/法国“泰康”全封闭制冷压缩机组
|
定时功能
|
0.1~99.99(S、M、H)
|
安保装置
|
电源超载、漏电、接地、超温保护(带声讯提示)、快速保险丝、压缩机过压保护
|
标准配置
|
耐高、低温钢化玻璃内热式中空玻璃观察窗:220×180(mm)一个, 照明灯一只,测试引线孔¢50mm一个,样品架2付, 带脚轮
|
电源电压
|
ACø220V·50HZ/380V·50HZ
|
使用环境温度
|
15℃~+30℃ ≤85%R.H
|
可选配件
|
控制仪:韩国进口“TEMI360"智能可编程控制器/“TEMI880"触摸屏控制器 (选配件,订购时需另外收费)
|
注:1、“GDW”为高低温试验箱型号。
2、技术参数均在环境温度≤25℃.工作室空载条件下测得。
3、以上为标准型试验箱,可根据用户的具体要求定做非标型。
4、可根据用户的具体要求定做非标型“高低温试验室”。
5、外形尺寸的高度不含箱体底部脚轮高度。

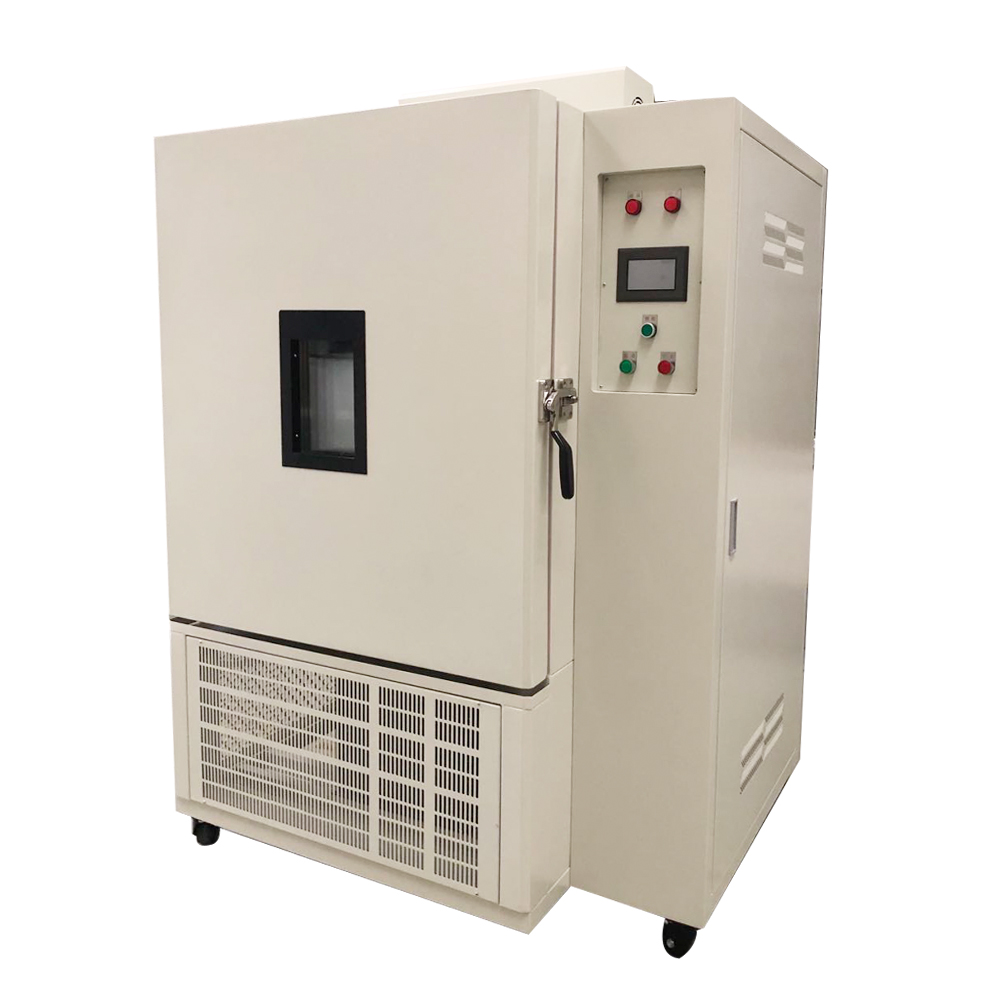

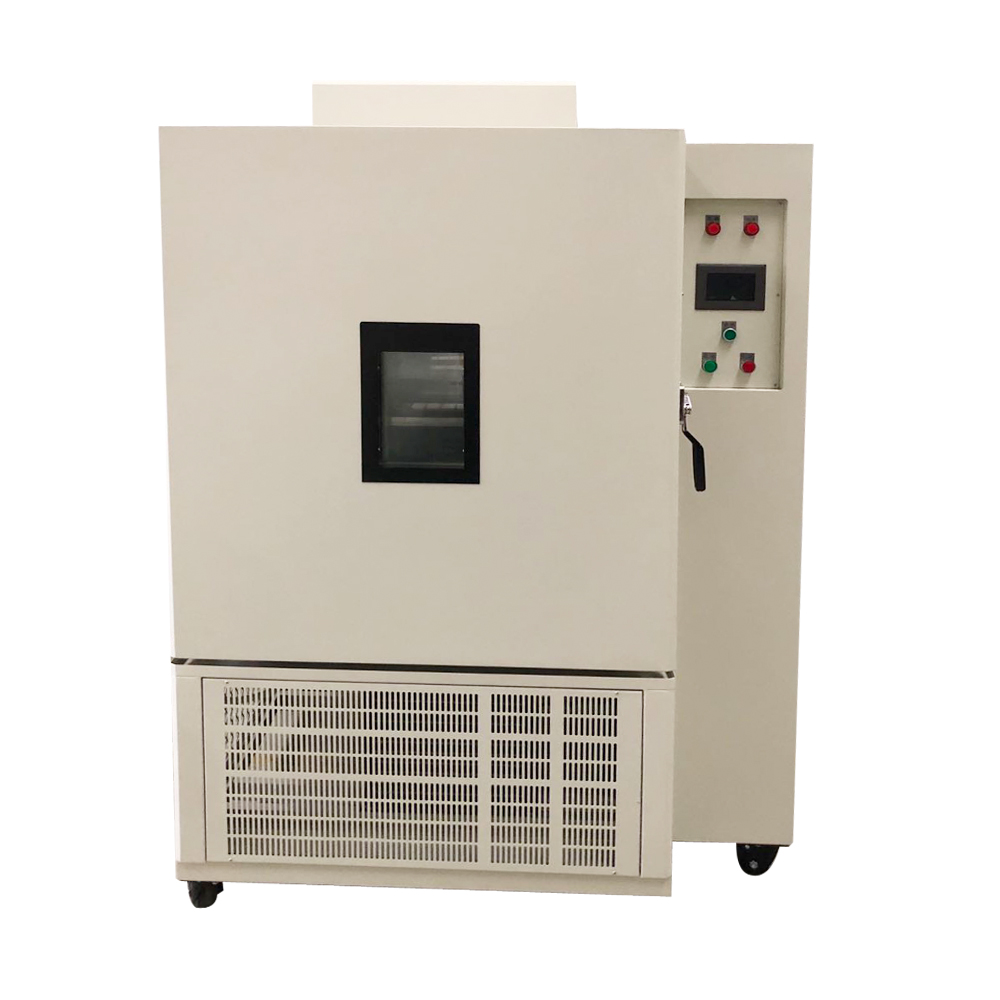

参考图:
|
