真空干燥设备的结构和特点

随着工业技术的不断持续发展，大多数采用密闭和接近密闭型的常压干燥设备都被设计成真空干燥设备。真空干燥设备是专为干燥热敏性、易分解和易氧化物质而设计的，工作时可使工作室内保持一定的真空度，并能够向内部充入惰性气体。

真空干燥设备种类繁多，结构各异。其分类方法也不相同。

真空干燥是通过降低干燥室的压力以降低湿分的沸点，达到在低温下干燥的目的。工业干燥机按其加热方式可分为传导式和对流式两大类。回顾工业干燥机的发展，又可分为几个阶段，五十年代以前，主要是以传导式(例如箱式烘箱、真空干燥箱)为主。

真空干燥机属于传导式干燥，即将冷凝器、真空泵与传导式干燥机配套，形成真空干燥装置。由于真空干燥具有干燥温度低、干燥速率大、节能、设备密闭防污染等优点，因而传导式干燥机大部分可设计成真空干燥装置，真空干燥在生物制品、药品、饮品以及热敏性物料、氧敏性物料、溶剂回收等干燥中起到独特作用。

真空干燥设备按操作方式分，则可分为间歇式各连续式,由于真空干燥设备能用较低的温度得到较高的干燥速率，能在低温下干燥热敏性物料，也可以干燥氧敏性物料。或有燃烧危险的物料，适用于干燥含有溶剂或有毒气体的物料。溶剂回收容易，能将物料干燥成很低的水分，并可用于低含水率物料的进一步干燥，使真空干燥技术得到很大发展。因而成为目前干燥设备中主要类型之一。

真空干燥设备结构

1、智能型程序液晶温度控制器
2、惰性气体进气阀(选配)
3、医用指针表

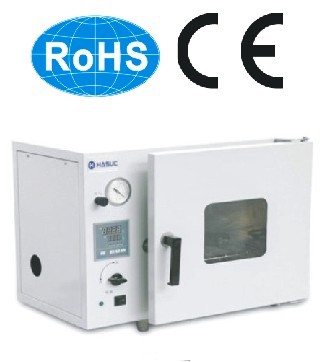

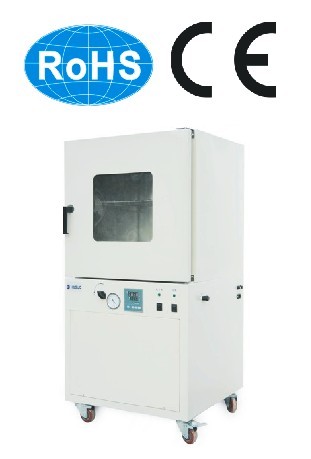

4、下箱体柜（分为台式和立式）

电热真空干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。工作室采用碳钢板或不锈钢板折制焊接而成，工作室与外壳之间填充保温棉。工作室的内部放有试品搁板，用来放置各种试验物品，工作室外壁的四周装有云母加热器。门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜。电热真空干燥箱的抽空与充气均由电磁阀控制，电器箱在箱体的左侧或下部，电器箱的前面板上装有真空表、温控仪表及控制开关等,电器箱内装有电器元件。

工作原理

电热真空干燥箱可使工作室内保持一定的真空度并采用智能型数字温度调节仪进行温度的设定、显示与控制。该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。该温控系统属智能控温，性能可靠、使用方便。

智能型温度调节仪均有超温保护功能。在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。

真空干燥设备应用领域十分广泛，适用于医药、食品、化工等行业的粉，粒状物料的真空干燥和混合。
