20世纪90年代开始各工业自动化仪表生产厂家纷纷开始研制推出新型的显示记录仪表--无笔，无纸记录仪。随着现代化工业控制领域和新技术领域的迅速发展，以工业微处理器CPU为核心的新型显示记录仪器已被越来越广泛地应用到工业生产和科学研究的各个部门。

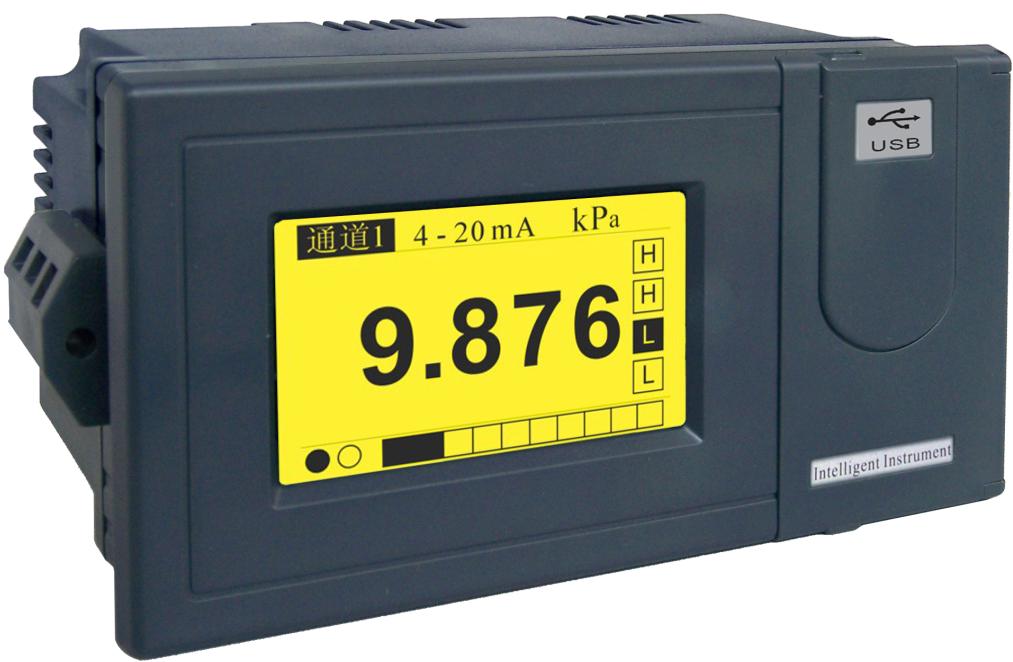

以CPU为核心采用液晶显示的记录仪，完全摒弃传统记录仪的机械传动，纸张和笔，直接把记录信号转化成数字信号后，送到随机存储器加以保存，并在大屏液晶显示屏上加以显示。
由于记录信号是由工业专用微型处理器CPU来进行转化保存显示的，因此记录信号可以随意放大，缩小地显示在显示屏上，为观察记录信号状态带来了极大的方便。必要时可把记录曲线或数据送往打印机或送往个人计算机加以保存和进一步处理。
仪表输入信号多样化，可与热电偶，热电阻，辐射感温器或其他产生直流电压，直流电流，频率，等变送器配合使用。对温度，压力，流量，液位等工艺参数进行数字显示，数字记录，报警，控制，对输入信号可以进行组态或编程直观地显示当前测量值。其组态方式主要有以下几种：
1.显示画面选择组态。无纸记录仪可显示九画面或更多画面的显示。可通过组态，选择需要显示的画面。
2.时间及通道组态。用于组态或修改日期，时钟，记录点数和采样周期。
3.通讯信息的组态。用于微机通讯地址和通讯方式的设置。
4.页面及记录间隔的组态。各个通道的输入信号方式，量程上下限，报警上下限，滤波时间常数，以及开方与否的设置。对于流量信号，还可作开方，流量累积和流量，温度，压力的补偿。
5.报警信息的组态。每个通道的上上限，上限，下下限和下限报警触点的设置。
6.由于输入信号的工程单位繁多，可通过组态选择合适的工程单位。如果带有PID控制模块，可实现PID控制回路。
|
