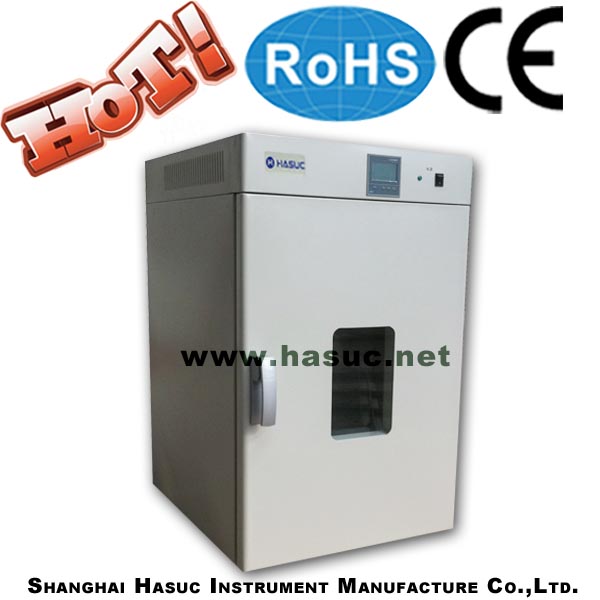

到底什么是并联又如何理解串联电源呢？中学物理课程老师会这样解释：“两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是并联“”两个小灯泡尾相连，然后接到电路中，我们说这两个灯泡串联”，这种掩饰很形象，但这样的并联和串联的手法怎么运用到设备上呢？和呈仪器—干燥箱的创始人通过反复试验，设计出可长久使用的电路。

试验干燥箱电路设计的具体方法是电流流向法：当电流从电源正极流出，依次流过每个元件的则是串联；当在某处分开流过两个支路，后又合到一起，则表明该电路为并联；用电器连接法：分析电路中用电器的连接方法，逐个顺次连接的是串联；并列在电路两点之间的是并联。

晶体管BＧ串在输入电源与负载Rc 之间,在晶体管的基极输入开关脉冲信号,BG被周期性地开关而处于饱和导通和截止状态,电路中的BG为开关晶体管,正常时工作在开关状态,D为续流二极管,L为电感线圈,是储能无件(电磁变换元件),C为滤波电容,R为负载.干燥箱串联型开关电源在很多电子设备上普遍使用,也是日常出故障较多的电路部分,为此我们在这里介绍一下此电路。
